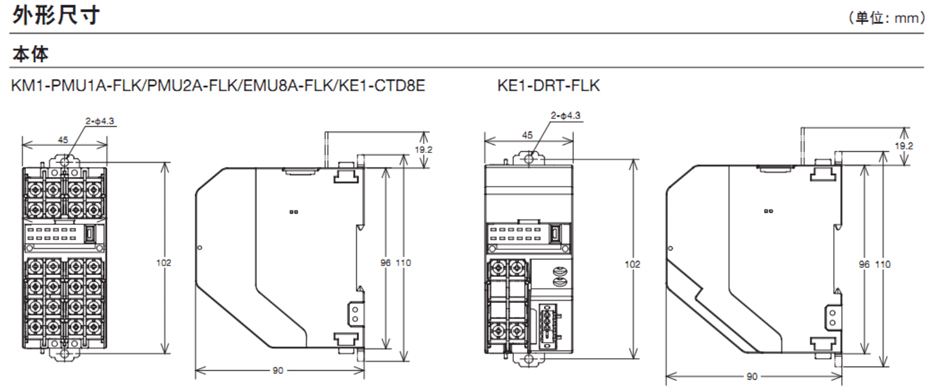

规格
| 项目\型号 | 主控单元 | 扩展单元 | |||
| KM1-PMU2A-FLK （电力2系统） |
KM1-PMU1A-FLK （电力） |
KM1-EMU8A-FLK （脉冲/温度） |
KE1-CTD8E （CT扩展） |
||
| 适用电路 | 单相2线式、单相3线式、 三相3线式 |
单相2线式、单相3线式、 三相3线式、三相4线式 |
－ | 单相2线式、单相3线式、 三相3线式、三相4线式 |
|
| CT最多连接点数 | 4点 | 3点 | － | 8点 | |
| 可选择的CT容量的种类 | 2种 | 1种 | － | 每扩展单元2种 | |
| 电源 | 额定电压 | AC100～240V 50/60Hz | － |
||
| 电压容许范围 | 额定电压的85～110％ | － |
|||
| 频率变化范围 | 45～65Hz | － |
|||
| 功率 | 单独 10VA 以下、最大扩展时 14VA 以下 | 10VA 以下 | － |
||
| 输入 | 额定电压 | AC100～480V 单相2线式：线电压 AC100/200V 单相3线式：相电压/线电压 AC100～480V 三相3线式：线电压 |
AC100 ～ 480V 单相2线式：线电压 AC100/200V 单相3线式：相电压/线电压 AC100 ～ 480V 三相3线式：线电压 AC58～277V 三相4线式：相电压 |

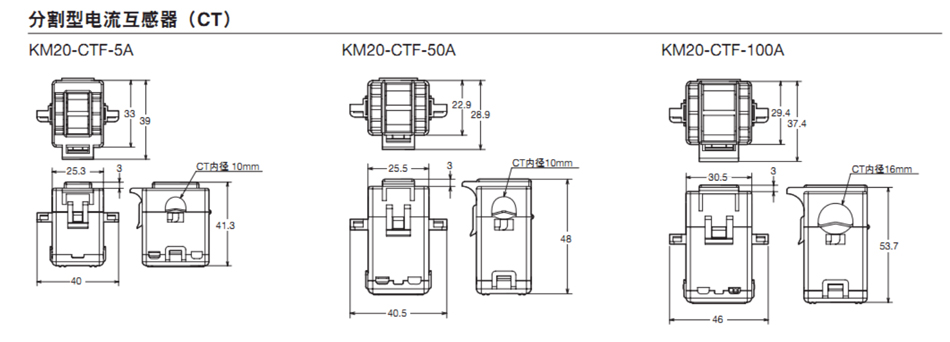

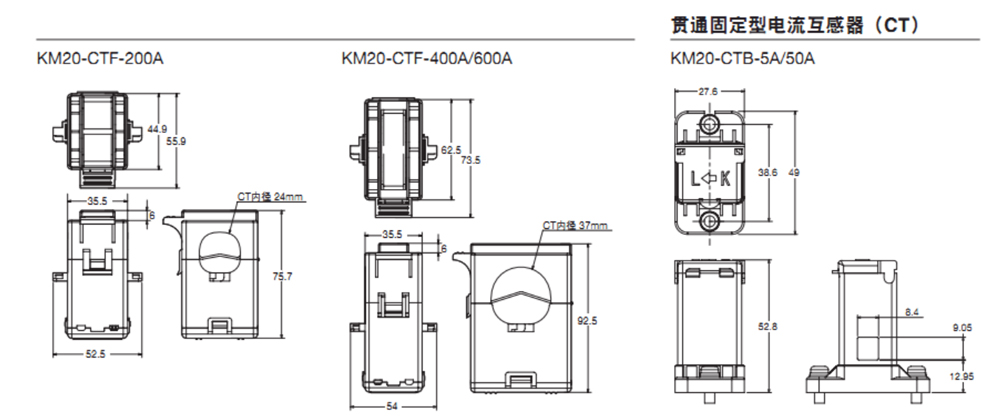

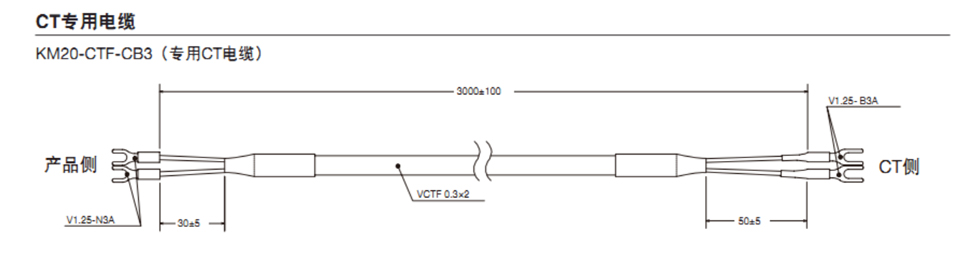

－ | |
| 额定电流（CT） | 5A、50A、100A、200A、400A、600A | － | 5A、50A、100A、200A、400A、600A | ||
| 额定功率 | 5ACT 使用时：4kW 50ACT使用时：40kW 100ACT使用时：80kW 200ACT使用时：160kW 400ACT使用时：320kW 600ACT使用时：480kW |
－ | |||
| 额定频率 | 50/60Hz | － | |||
| 频率变化范围 | 45～65Hz | － | |||
| 容许输入电压 | 额定输入电压的110%（连接） | － |
|||
| 容许输入电流 | 额定输入电流的120%（连接） | － | 额定输入电流的120%（连接） | ||
| 额定输入负荷 | 输入电压0.5VA 以下（除电源部分） 输入电流0.5VA 以下（各输入） |
－ | 输入电流0.5VA以下（各输入） | ||
| 时刻 | 时刻设定 | 2012～2099 年（也可对应该期间的闰年） | － | ||
| 时刻精度 | ±1.5 分/月（23℃时） | － | |||
| 时刻备份保持期间 | 利用双层电容器可备份7天（通电24小时以上、断电，23℃时） | － | |||
| 使用环境温度 | －10～＋55 ℃（不结冰，凝露） | ||||
| 保存温度 | －25～＋65 ℃（不结冰，凝露） | ||||
| 使用环境湿度 | 相对湿度 25～85 % | ||||
| 保存湿度 | 相对湿度 25～85 % | ||||
| 高度 | 2000 m以下 | ||||
| 设置环境 | 过电压类别Ⅱ、染度2、测量类别Ⅱ | ||||
| 对应规格 | EN/IEC61010-2-030、EN/IEC31626-1 | ||||
性能
| 项目\型号 | 主控单元 | 扩展单元 | |||
| KM1-PMU2A-FLK （电力2系统） |
KM1-PMU1A-FLK （电力） |
KM1-EMU8A-FLK （脉冲/温度） |
KE1-CTD8E （CT扩展） |
||
| 精度（＊1） | 电压 | ±1.0%FS±1digit 但Vtr间电压在相同条件下为±2.0%FS±1digit |
－ | ||
| 电流 | ±1.0%FS±1digit 但三相3线式的S相电流和单相3线式的N相电流在相同条件下 为±2.0%FS±1digit |
－ | ±1.0%FS±1digit |
||
| 但三相3线式的S相电流和单相3线 式的N相电流在相同条件下 为±2.0%FS±1digit |
|||||
| 功率 （有功功率、无功功率） |
有功功率、无功功率 ±2.0%FS±1digit（功率因数＝1） |
－ | 有功功率、无功功率 ±2.0%FS±1digit （功率因数＝ 1） |
||
| 频率 | ±0.3Hz±1digit | － | |||
| 功率因数（＊2） | ±5.0%FS（环境温度23℃、额定输入、额定频率、 功率因数＝0.5～1～0.5的范围） |
－ | ±5.0%FS（周围温度23℃、额定输 入、额定频率、功率因数＝0.5～1 ～0.5的范围） |
||
| 温度 | － | 通电2小时以后、±5℃（根据周围 环境温度进行修正后） |
－ | ||
| 温度的影响 | ±1.0%FS（使用温度范围内，环境温度23℃、额定输入、 额定频率、功率因数1时相对测量值的比例） |
±1.0%FS（使用温度范围内， 环境温度23℃时相对测量值的比 例） |
±1.0%FS（使用温度范围内，环境 温度23℃、额定输入、额定频率、功 率因数1时相对测量值的比例） |
||
| 频率的影响 | ±1.0%FS（额定频率±5Hz的范围内，环境温度23℃、额定输入、 额定频率、功率因数1时相对测量值的比例） |
－ | ±1.0%FS（额定频率±5Hz的范围 内，环境温度23℃、额定输入、额定 频率、功率因数1时相对测量值的比 例） |
||
| 谐波的影响 | ±0.5%FS（周围温度23℃、相对于基波电流比率30%、电压比率5%含有 率，重叠第2,3,5,7,9,11,13次谐波时的误差） |
－ | ±0.5%FS（环境温度23℃、相对于 基波电流比率30%、电压比率5%， 重叠第2,3,5,7,9,11,13次谐波时的 误差） |
||
| 低切电流设定值 | 额定输入的0.1～19.9%，0.1%为单位变化 | － | 额定输入的0.1～19.9%， 0.1%为单位变化 |
||
| 采样周期 | 100ms（测量电压50Hz时）、 83.3ms（测量电压60Hz时） |
100ms | 100ms（测量电压50Hz时）、 83.3ms（测量电压60Hz时） |
||
| 绝缘电阻 | 绝缘电阻值20M（DC500V） | ||||
| 耐电压 | 共通：2000V 1分钟 施加电压部位：所有端子与外壳之间 |
||||
| 振动耐性 | 单振幅 0.35mm、加速度 50m/s2 振动频率 10～55Hz、3轴方向各5min/1次×10次 扫描 |
||||
| 耐冲击 | 150m/s2 上下、左右、前后6方向，各3回 | ||||
| 重量 | 230ｇ | ||||
| 存储器保护 | 非易失性存储器 写入次数：100万次 | ||||
| 事件输入 | 输入点数 | － | 7点 | － | |
| 无电压输入 | － | ON电流：15mA以下 ON时剩余电 压：8V以下 OFF时漏电流 1.5mA以下 |
－ | ||
| 有电压输入 | － | H电平：DC4.75～30V L电平：DC0～2V 输入阻抗：约2kΩ |
－ | ||
| 温度输入 | 热敏电阻输入 | － | 1点 | － | |
| 适合热敏电阻 | － | 型号E52-THE5A 色标（蓝色）：－50～50℃ 色标（黑色）：0～100℃ |
－ | ||
| 组合 | 通过与KM1-EMU8A-FLK的连接，可提供事件输入7点，温度输入1点 的功能 |
－ | |||
| 晶体管输出 | 输出点数 | 开路集电极 3点（OUT1、OUT2、OUT3）线路共用 | － | ||
| 输出容量 | DC30V、30mA | － | |||
| ON 剩余电压 |
1.2V以下 | － | |||
| OFF时 漏电流 |
100μA以下 | － | |||
| 累计电量 脉冲输出 |
达到设定的脉冲输出单位电量时，输出1次脉冲 [1、10、100、1K、2K、5K、10k、20k、50k、100k（Wh）] |
－ | |||
| 报警输出 | 根据设定的报警输出阈值输出警报 | － | |||
| 复位方式 | 仅自动复位 | － | |||
| 继电器输出 | 输出点数 | － | a接点1点（OUT1） | ||
| 额定负载 | － | 电阻负载 AC125V3A DC30V3A | |||
| 机械寿命 | － | 500万回以上 | |||
| 电气寿命 | － | 20万次以上 （额定负载 开关频率 1,800 次 /h） |
|||
| 故障率 P电平 |
－ | DC5V10mA （开关频率 120 次 /min ） |
|||
| 报警输出 | － | 根据警报的设定值 ON/OFF输出 |
|||
| 复位方式 | － | 仅自动复位 | |||
| RS－485 | 协议 | 通信协议切换：CompoWay/F、Modbus | |||
| 同步方式 | 开始/停止同期 | ||||
| 单元No. | CompoWay/F:0～99、Modbus:1～99 单元No.设定为0的状态下，通过开关操作将通信协议切换到Modbus时，单元No.设定值自动变更为1。 |
||||
| 通信速度 | 9600bps、19200bps、38400bps | ||||
| 传输代码 | CompoWay/F：ASCII Modbus：二进位 | ||||
| 数据位长（＊3） | CompoWay/F：7bit、8bit Modbus：8bit | ||||
| 停止位长（＊3） | CompoWay/F：1bit、2bit Modbus：有奇偶性时1bit、无奇偶性时2bit | ||||
| 奇偶性 | 无、偶数、奇数 | ||||
| 最大传输距离 | 500m | ||||
| 最多连接台数 | CompoWay/F：31台 Modbus：99台 | ||||
| 通信项目 | 参照各种通信说明书 | ||||
| USB | 支持USB规格Ver.1.1 |
||||
| 断电保持 | 数据设定 累计电量（每隔5分钟，保存到存储器） |
||||
| 连接器插拔次数 | 25次 | ||||
＊１．根据JISC1111，不含专用CT的误差，环境温度23℃，额定输入，额定频率，高次谐波为第2、3、5、7、9、11、13次。
＊２．功率因数计算公式：功率因素＝ 有功功率 /视在功率;
＊３．变更为Modbus时，设定值也需变更。拨码开关切换时，请确认设定的内容。
＊２．功率因数计算公式：功率因素＝ 有功功率 /视在功率;
＊３．变更为Modbus时，设定值也需变更。拨码开关切换时，请确认设定的内容。
